Tegevuse diagramm/skeem (диаграмма активностей) – один из доступных видов диаграмм, поддерживаемых Flexberry Designer. Она, как и диаграмма состояний, отражает динамические аспекты поведения системы. По существу, эта диаграмма представляет собой блок-схему, которая наглядно показывает, как поток управления переходит от одной деятельности к другой.
Minu veebileht:

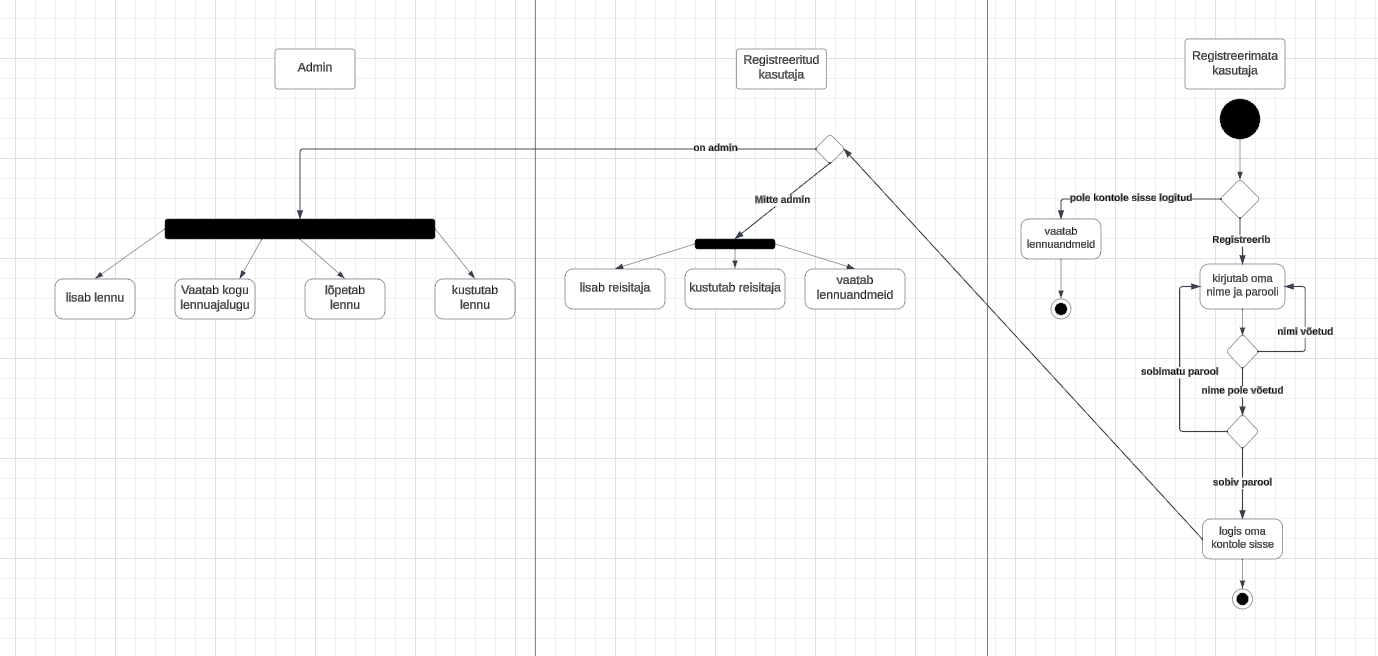

See diagramm näitab, mida kasutaja ja administraator lennujaama veebisaidil teevad. Iga kasutaja saab registreeruda või sisse logida olemasoleva kontoga. Registreerimata kasutaja näeb jooksvaid lende. Registreeritud kasutaja saab vaadata ka jooksvaid lende ning lisada või eemaldada reisijaid. Administraator saab sama teha kui registreeritud kasutaja, kuid ta näeb kõiki lende kogu aeg, samuti saab ta lisada uue lennu, lõpetada praeguse lennu ja kustutada kõik lennud.
